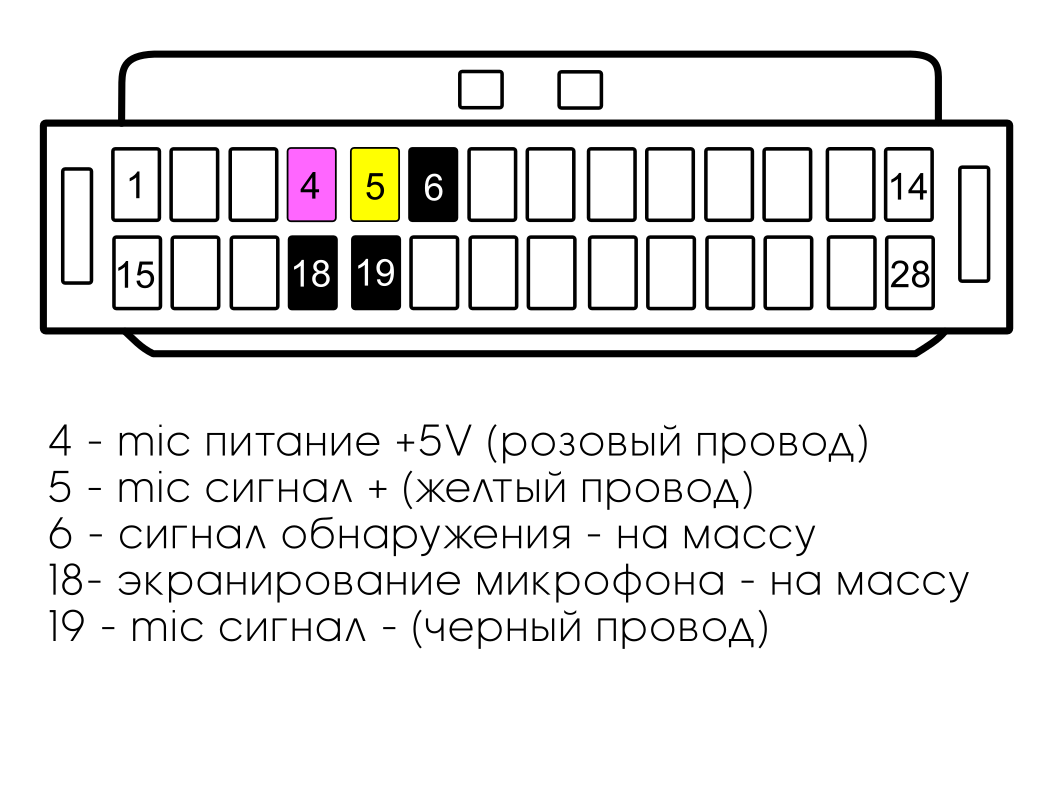

Land Cruiser Prado 150 оснащается микрофоном, который питается от 5 вольт из заводской магнитолы. Также, для активации микрофона требуется замкнуть пин №6 28-ми пинового разъёма магнитолы на кузов.
Присоедините терминалы блютузера по цветам и описанию ниже в переходник проводки для нового ГУ.
Терминалов массы не хватит - пины разъёма магнитолы №6 и №18 нужно со стороны проводки объединить с проводом на пине №19 и заизолировать.
Присоедините терминалы блютузера по цветам и описанию ниже в переходник проводки для нового ГУ.
Терминалов массы не хватит - пины разъёма магнитолы №6 и №18 нужно со стороны проводки объединить с проводом на пине №19 и заизолировать.

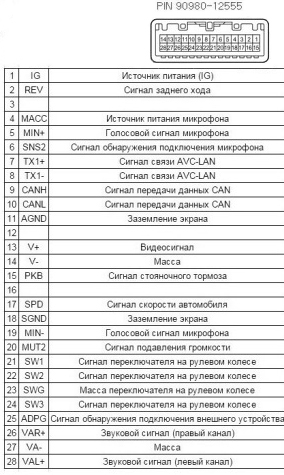

Дополнительные фотографии:
